emi電磁干擾是什麼？先了解 EMI 的基本概念
emi電磁干擾中的 EMI，是 Electromagnetic Interference 的縮寫，中文通常稱為「電磁干擾」。簡單來說，就是電子設備在運作過程中產生不必要的電磁能量，並透過導線、空間、接地系統或其他耦合方式影響附近電路，使原本應該穩定運作的訊號產生失真、誤動作或不穩定。
很多人第一次遇到 emi電磁干擾時，會以為問題只出現在高頻通訊設備，實際上從電源供應器、變頻器、馬達驅動器、交換式電源、LED 驅動、工業控制器，到車用電子、醫療設備、IoT 裝置、網路設備與消費性電子產品，都可能遇到 EMI 問題。只要電路中存在快速切換電流、時脈訊號、大電流變化或高頻能量，就有機會形成干擾。
核心觀念：處理 emi電磁干擾時，可以先把問題拆成三件事：干擾源、耦合路徑、受干擾端。只有找到是哪裡產生干擾、怎麼傳出去、最後影響哪個電路，才能做有效改善。
emi電磁干擾與 EMC 有什麼關係？
EMI 著重於「干擾本身」，而 EMC 則是 Electromagnetic Compatibility，也就是「電磁相容性」。EMC 的概念比 EMI 更廣，除了要求設備不要對外產生過量干擾，也要求設備本身具有一定抗干擾能力。因此產品在設計與測試階段，通常不只要降低 emi電磁干擾，也要確認設備在外部電磁環境中能否維持正常功能。
為什麼需要處理 emi電磁干擾？常見影響有哪些
emi電磁干擾真正麻煩的地方，在於它不一定每次都出現。有些設備在實驗室看起來完全正常，但一進到馬達、電源、無線設備較多的工業環境就開始當機；也有些產品只有在特定頻率、特定負載或特定線材配置下才會發生異常，因此 EMI 問題經常被工程人員形容為「不好抓、難重現」。
1. 通訊訊號不穩或資料錯誤
像是 CAN、RS-485、Ethernet、USB、UART 或高速數位介面，如果受到 emi電磁干擾，可能出現封包錯誤、重新傳輸、通訊斷線或資料異常。這種問題有時不是程式錯誤，而是訊號完整性受到干擾。
2. 感測器誤判與控制異常
類比感測器、溫度感測、壓力感測、電流量測或低電壓訊號，通常更容易受到雜訊影響。如果 EMI 進入量測端，可能造成數值飄動、誤判，甚至進一步影響控制邏輯。
3. 設備重啟、當機或功能失常
如果 emi電磁干擾耦合到 MCU、Reset、Clock、Power 或重要控制訊號，就有可能造成處理器誤動作、系統重啟、鎖死或功能異常。這種問題在工業設備與車用電子中特別麻煩，因為通常需要很高的系統穩定度。
4. EMC 測試無法通過
產品開發到後期，如果輻射發射或傳導發射超標，常常需要重新修改 PCB、線材、濾波元件、屏蔽結構甚至機構設計。若在設計早期沒有考慮 emi電磁干擾，後期修改成本通常會高很多。
emi電磁干擾有哪些類型？傳導與輻射差異
從工程實務來看，emi電磁干擾最常被分成「傳導干擾」與「輻射干擾」兩大類。兩者雖然常同時存在，但傳遞路徑不同，因此改善方式也不完全一樣。
傳導干擾 Conducted EMI
傳導干擾主要透過電源線、訊號線、接地線或其他導體傳遞。例如交換式電源的高頻切換雜訊可能回灌到 AC 電源端，馬達驅動器也可能透過共模或差模方式把干擾傳到其他電路。這類問題通常會利用濾波、共模電感、電容、接地與線路阻抗控制來改善。
輻射干擾 Radiated EMI
輻射干擾則是透過空間中的電場或磁場傳播。高速時脈線、長導線、線纜、PCB 迴路或機構開孔，都可能像天線一樣把高頻能量輻射出去。這類 emi電磁干擾通常需要從 PCB 迴路面積、線材佈局、屏蔽、機殼接地與訊號上升時間等方向處理。

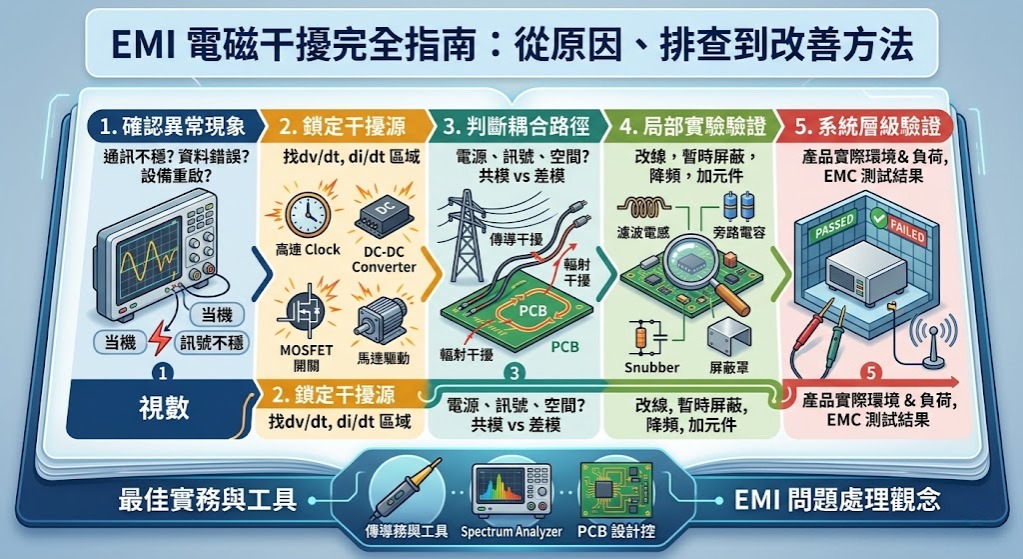

emi電磁干擾怎麼排查？5 步驟處理流程
emi電磁干擾最忌諱「看到問題就亂加元件」。如果沒有先確認干擾從哪裡來，很容易加了一堆磁珠、電容、屏蔽材料，結果不但沒改善，甚至讓電路穩定性變差。比較有效率的做法，是按照以下流程逐步縮小問題範圍。
- 先確認異常現象：是通訊錯誤、重啟、畫面異常，還是 EMC 測試超標。
- 找出可能的干擾源：檢查 DC-DC、Clock、MOSFET、馬達、Relay、高速介面等區域。
- 判斷耦合路徑：確認是沿著電源、訊號、地線傳導，還是經由空間輻射。
- 做局部實驗：透過改線、暫時屏蔽、降頻、關閉模組或增加濾波元件觀察變化。
- 確認改善是否具可重複性：不能只看單次成功，要在不同負載、線材與環境條件下驗證。
步驟 1：確認 EMI 問題發生條件
先記錄什麼條件下會出現異常，例如只有馬達啟動時發生、只有無線模組發射時出現、只有高負載時當機，或是在特定測試頻率超標。條件越具體，後續定位 emi電磁干擾就越快。
步驟 2：鎖定高風險干擾源
常見干擾源包括高速 Clock、Switching Power、MOSFET 開關節點、馬達 PWM、Relay、DC-DC Converter、晶振與高速傳輸介面。可以優先檢查高 dv/dt、高 di/dt 與快速切換區域。
步驟 3：判斷是共模還是差模問題
差模干擾通常發生在兩條供電或訊號線之間，而共模干擾則可能是多條線相對地或機殼產生同方向的雜訊。兩者使用的濾波方式不同，因此若能先區分，改善效率會更高。
步驟 4：逐項測試濾波、接地與屏蔽效果
可以暫時加入磁珠、共模電感、旁路電容、RC Snubber、金屬屏蔽或調整接地方式，觀察頻譜與異常現象是否改變。但每次最好只調整一個變因，避免同時改太多項目後無法判斷真正有效的是哪一個。
步驟 5：回到系統層級驗證
局部量測變好，不代表整機一定變好。最後還是要回到完整設備、實際線材、實際負載與預期工作環境驗證，才能確認 emi電磁干擾真的被控制住。
emi電磁干擾原因與改善方式對照表
| 常見問題 | 可能原因 | 判斷方向 | 常見改善方式 |
|---|---|---|---|
| 電源端高頻雜訊 | DC-DC、MOSFET 快速切換 | 量測 Switching Node、輸入輸出紋波 | 濾波、Snubber、縮小高電流迴路 |
| 通訊不穩 | 訊號線受耦合、終端阻抗不佳 | 觀察波形、眼圖、錯誤率 | 差分佈線、終端匹配、屏蔽線 |
| 輻射超標 | 長線、時脈、高頻迴路像天線 | 近場探棒找熱點、觀察頻率峰值 | 縮短走線、改善回流路徑、增加屏蔽 |
| 設備莫名重啟 | Reset、Power、Clock 被干擾 | 監看 Reset 與供電瞬態 | 去耦、濾波、改善接地與線路隔離 |
| 感測器數值飄動 | 類比訊號受高頻雜訊污染 | 比對干擾源開關前後數值 | 低通濾波、類比數位分區、改善接地 |
emi電磁干擾常見錯誤與避雷重點
處理 emi電磁干擾最容易犯的錯，就是把它當成「加幾顆元件就會好」的問題。實際上 EMI 是系統性問題，從 PCB、元件、線材、機構到接地都可能互相影響。
- 只靠磁珠解決所有 EMI：磁珠有頻率特性，不是放上去就一定有效。
- 濾波電容離元件太遠：高頻下走線本身就有寄生電感，位置錯了效果可能大幅下降。
- 忽略回流路徑：高速訊號的回流若被切斷或繞遠路，容易增加輻射。
- 把所有 Ground 隨意接在一起：接地不只是「接上去」，還要考慮電流路徑與阻抗。
- 訊號線靠近 Switching Node：高 dv/dt 節點很容易把雜訊耦合到旁邊線路。
- 等產品完成才處理 EMI：到了量產前才改 EMI，通常成本最高。
- 一次改太多項目：沒有控制變因，很難確認真正有效的改善方式。
emi電磁干擾進階技巧與最佳實務
1. 從 PCB Layout 階段就開始控制 EMI
控制 emi電磁干擾最划算的時間點不是測試失敗之後，而是在 Layout 階段。高速線縮短、連續參考平面、縮小開關迴路、去耦電容靠近 IC、類比與數位適當分區，這些基本設計往往比後期補救更有效。
2. 使用近場探棒找出高頻熱點
對輻射型 emi電磁干擾來說，近場探棒搭配頻譜分析儀，可以幫助工程人員快速比較 PCB 不同區域的高頻能量，找出是時脈、DC-DC、MOSFET 還是線材附近特別嚴重。
3. 接地不是越多越好，而是路徑要對
EMI 設計中的 Ground 本質上是電流回流路徑。高頻電流傾向沿低阻抗路徑返回，因此 Ground Plane 是否連續、訊號跨區時是否有完整回流，都會直接影響 emi電磁干擾。
4. 屏蔽要搭配良好接地才有效
加金屬罩、導電泡棉或屏蔽材料不是終點。如果屏蔽件與機殼或 Ground 的連接阻抗太高、縫隙過大，或高頻接觸不良，實際屏蔽效果可能有限。屏蔽要和結構、接地、開孔與線材一起評估。
5. 預留 EMI Debug 空間
在產品開發初期預留磁珠、共模電感、RC、Snubber、0Ω 電阻或屏蔽接點的位置，後續遇到 emi電磁干擾時會更容易調整。這類預留設計通常比重新改板更有彈性。
結論：處理 emi電磁干擾，重點是先找路徑再談改善
emi電磁干擾不是單一零件問題，而是一個從干擾源、傳播路徑到受干擾端互相作用的系統問題。真正有效的處理方式，是先確認異常發生條件，再找出高風險干擾源，接著判斷是傳導、輻射、共模還是差模，最後才選擇濾波、接地、屏蔽或 PCB Layout 改善方式。
如果產品還在開發階段，建議越早納入 EMI 與 EMC 設計觀念越好。因為到了產品完成後才處理 emi電磁干擾，常常會牽動 PCB、機構、線材與 BOM，修改成本遠高於設計前期。對工程團隊來說，把 EMI 當成設計條件，而不是測試後的補救項目，通常更有效率。
