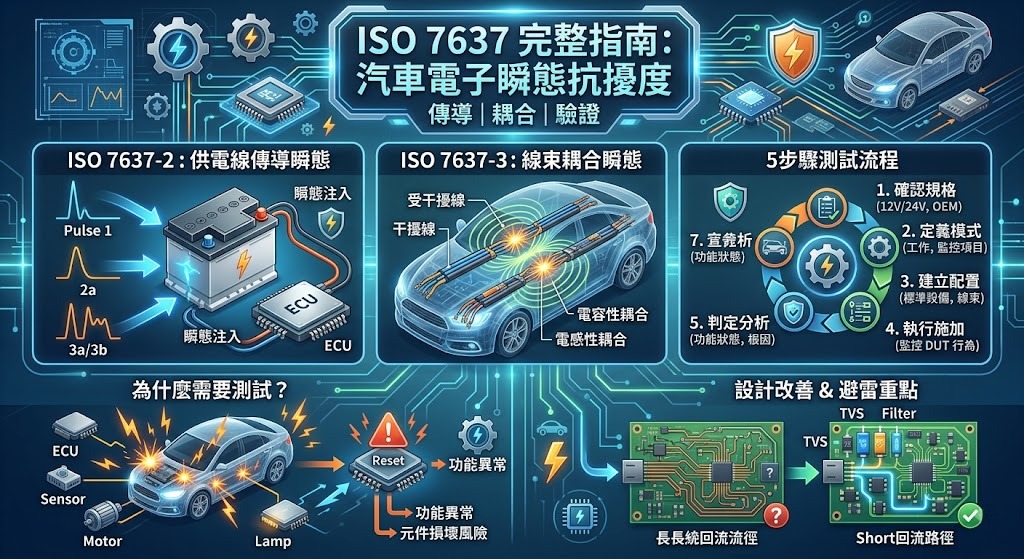

ISO 7637 是什麼？適用哪些汽車電子產品？
ISO 7637 是道路車輛電氣干擾測試相關的國際標準系列，核心概念是模擬汽車電氣系統在實際運作時可能產生的瞬態電壓與耦合干擾，再觀察受測設備 DUT（Device Under Test）是否仍能正常工作。汽車不像一般室內電子產品擁有相對穩定的供電環境，啟動、負載切換、馬達、繼電器、電磁閥與其他電氣設備動作時，都可能在電源線或鄰近線束上形成短時間的電氣擾動。
因此，車用電子產品不能只驗證「正常電壓下能不能運作」，還必須確認面對瞬間正向或負向電氣擾動時，產品是否會重啟、當機、輸出錯誤、通訊中斷，甚至造成元件損傷。ISO 7637 的價值就在於建立可重複的實驗室測試方式，讓研發、品保與客戶之間可以用一致的條件討論產品抗擾能力。
常見應用產品：ECU、BCM、車燈控制器、儀表、車載充電相關低壓控制模組、DC/DC 周邊控制器、感測器模組、馬達控制器、娛樂系統、通訊模組、攝影機、ADAS 周邊設備及其他連接車輛電源或線束的電子裝置。
不過要特別注意，實際產品該做哪些 ISO 7637 測項、施加多少測試等級、測幾次以及產品功能允許出現什麼反應，不能只靠網路上看到的通用數值決定。正式驗證時仍要搭配產品電壓系統、客戶規範、車廠 OEM 要求與最新版標準文件確認。
ISO 7637 Part 1、Part 2、Part 3 有什麼差異？
搜尋 ISO 7637 時，最容易讓新手困惑的地方，就是它不是單一測試，而是一整個標準系列。工程上最常接觸的是 Part 1、Part 2 與 Part 3，但各自扮演的角色不同。如果沒有先確認測試是從「供電線直接進來」還是「從其他線束耦合進來」，就很容易在設備配置與測試方法上混淆。
ISO 7637-1：術語與一般考量
Part 1 可以視為整個 ISO 7637 系列的基礎，用來建立相關術語、概念與一般性資訊。若工程團隊第一次接觸 ISO 7637，建議不要只直接看波形或測試設備，而是先理解 Part 1 的基本架構，後面閱讀其他部分會更容易。
ISO 7637-2：供電線上的電氣瞬態傳導
Part 2 是許多車用電子工程師最熟悉的一部分，重點放在沿著供電線進入 DUT 的電氣瞬態。測試時會透過專用瞬態產生器與規定的測試配置，把特定瞬態條件施加到產品供電端，確認產品面對車輛供電系統中的瞬態擾動時能否維持預期功能。
ISO 7637-3：其他線路的電容與電感耦合瞬態
Part 3 關注的不是供電線直接受到瞬態注入，而是瞬態干擾透過鄰近線束，以電容性或電感性方式耦合到其他訊號線、控制線或 I/O 線路。這類問題在實車線束環境中相當重要，因為不同電路往往會在有限空間內長距離平行走線。
| 標準部分 | 核心內容 | 工程上主要用途 |
|---|---|---|
| ISO 7637-1 | 術語、定義與一般考量 | 建立測試與溝通基礎 |
| ISO 7637-2 | 供電線上的電氣瞬態傳導 | 驗證電源輸入端抗瞬態能力 |
| ISO 7637-3 | 其他線路的電容與電感耦合瞬態 | 驗證訊號線與 I/O 線的抗耦合干擾能力 |
為什麼車用電子需要 ISO 7637 測試？
車輛是一個高度動態的電氣環境。當負載開關、馬達運轉、電感性元件斷開或多個電控模組同時工作時，電路中可能產生短時間的瞬態干擾。若產品前端保護不足，這些擾動就可能一路進入穩壓、MCU、通訊收發器或感測介面，造成系統異常。
情境一：產品在實驗室正常，上車卻偶發重啟
使用一般直流電源供應器測試時，產品可能連續跑幾天都沒有問題，但實際裝車後卻在某些負載切換情境下重新啟動。這通常代表只驗證穩態供電還不夠，還必須把瞬態抗擾度納入設計驗證。
情境二：硬體沒有損壞，但通訊或輸出暫時異常
ISO 7637 測試關注的不只是元件會不會燒毀，也包含受測設備在瞬態事件期間與之後的功能表現。例如控制訊號是否突然跳變、通訊是否中斷、輸出是否錯誤，以及事件結束後能否自行恢復到規定狀態。
情境三：量產前才送驗，發現問題導致反覆改板
如果等到設計凍結或量產前才第一次進行 ISO 7637 預掃，很容易發生測試失敗後必須重新修改 TVS、濾波、接地、PCB Layout 或電源架構的情況。對開發專案而言，越早進行預符合性測試，通常越容易找到根因，也越有修改空間。
ISO 7637 怎麼做？5 步驟測試流程
ISO 7637 測試不能只理解成「接上脈衝產生器按開始」。從測試規格確認、DUT 工作模式、線束配置到最後判定，都必須在測試前先定義清楚。以下整理成較容易執行的 5 個步驟。
步驟 1：確認產品適用的標準版本與客戶規格
先確認產品是 12 V、24 V 或其他系統、供電形式為何，以及客戶要求引用哪一版 ISO 7637。若是 OEM 或 Tier 1 專案，還要檢查是否有額外企業規範，不能直接假設只符合 ISO 標準就代表符合所有車廠要求。
步驟 2：定義 DUT 工作模式與監控項目
測試前要列出 DUT 必須維持的功能，例如輸入輸出、CAN／LIN 等通訊、感測訊號、馬達動作、燈具亮度或其他關鍵功能。沒有事先定義監控項目，測完就很容易只得到「沒有燒掉」這種資訊不足的結果。
步驟 3：依規範建立測試配置
依對應標準建立電源、瞬態產生器、DUT、負載、線束與量測設備配置。線長、接地方式、耦合方式與測試位置都會影響結果，因此不能為了方便而任意更改配置。
步驟 4：執行瞬態施加並同步監控 DUT
測試過程中不只要施加規定的瞬態，也要同步監控產品是否重啟、通訊中斷、輸出漂移、錯誤碼出現或產生不可逆損壞。若失敗，只記錄「NG」通常不足以支援後續除錯，最好同步保存波形與 DUT 行為。
步驟 5：依功能狀態判定並進行根因分析
完成測試後，應依專案事先定義的功能判定標準確認 Pass／Fail。如果發生異常，需進一步判斷問題來自輸入保護、電源掉壓、Reset、通訊介面、I/O、接地或 PCB 耦合，再安排針對性的設計修改與重測。
ISO 7637 測試重點對照表
| 檢查項目 | 要確認什麼？ | 常見風險 | 建議行動 |
|---|---|---|---|
| 標準版本 | ISO 版本、客戶規範、測試等級 | 引用錯誤版本 | 開案前建立 Compliance Matrix |
| DUT 狀態 | 工作模式、負載、通訊 | 測試時未處於最嚴苛狀態 | 測前列出所有 Operation Mode |
| 測試配置 | 線束、接地、耦合、設備 | 配置不同造成結果不可比較 | 照正式規範配置並拍照紀錄 |
| 監控方式 | 通訊、輸出、Reset、錯誤碼 | 異常發生但沒有被記錄 | 自動化 Log 搭配示波器監測 |
| 判定標準 | 允許暫時降級或必須全程正常 | 測完才討論 Pass／Fail | 測試前先完成 Acceptance Criteria |
ISO 7637 常見錯誤與避雷重點
ISO 7637 測試失敗不一定代表產品本身設計完全錯誤，有時候真正問題出在測試條件、設備設定、線束配置或判定方式沒有事先確認。以下 7 個問題特別常見。
- 直接套用網路上的脈衝參數：沒有先確認標準版本、供電系統與客戶要求。
- 只測產品能不能開機：沒有監控通訊、輸出、感測器與故障碼。
- 測試線束隨意擺放：不同線長、位置與接地方式可能讓結果產生差異。
- 只在最後一版 PCB 才測：若失敗，修改成本與時程壓力都會增加。
- 測到失敗只換更大的 TVS：沒有確認真正能量路徑與保護元件工作區域。
- 忽略 MCU Reset 與軟體復原：硬體沒壞不代表系統功能符合要求。
- 把 ISO 7637 當成所有車用 EMC 的全部：實際車用 EMC 驗證通常還需要搭配其他傳導、輻射、ESD 與車廠專用規範。
ISO 7637 進階設計與最佳實務
1. 不要只看 TVS 額定電壓，要看整條能量路徑
瞬態保護不是放一顆 TVS 就結束。工程師還要一起評估保險絲、反接保護、串聯阻抗、濾波器、TVS、DC/DC 輸入電容與 PCB 回流路徑。保護元件放置位置不對，或回流路徑太長，都可能讓瞬態能量繞過預期保護位置。
2. PCB Layout 要把瞬態電流與敏感電路分開
電源入口、保護元件與接地回路應盡量縮短高瞬態電流的路徑，避免穿過 MCU、晶振、Reset、ADC 或高速通訊周圍。很多 EMC 問題不是原理圖上看不出來，而是實際 Layout 讓高能量路徑與敏感訊號互相影響。
3. EVT／DVT 階段就安排預掃
不要等認證前才第一次做 ISO 7637。工程樣機階段就可以用相同概念進行預掃，先找出最容易失敗的工作模式與電路節點。即使當下的測試配置還不是正式認證環境，也能大幅提升除錯效率。
4. 建立波形、異常行為與版本的對照紀錄
每次測試都建議記錄硬體版本、軟體版本、測試條件、發生異常的時間點與實際波形。當產品修改保護元件或韌體後，就能清楚比較改善前後差異，而不是只靠「這次好像有過」這種不容易追蹤的判斷。
ISO 7637 結論與下一步：先確認規格，再開始設計與測試
ISO 7637 的重點不是背下所有瞬態波形，而是理解車用電子為什麼需要抗瞬態能力，以及如何把測試要求轉換成真正可以執行的產品設計與驗證計畫。Part 2 主要關注供電線上的電氣瞬態，Part 3 則著重其他線路經由電容或電感方式耦合進來的瞬態干擾，兩者處理的是不同干擾路徑。
如果產品正在開發階段，建議從規格確認、DUT 工作模式、保護架構、PCB Layout、預符合性測試到正式驗證建立完整流程。越早把 ISO 7637 納入設計，越能降低量產前才發現瞬態抗擾度不足而必須重新改板的機率。
下一步建議：準備詢問 ISO 7637 測試服務時，可先整理產品供電電壓、DUT 功能、接口類型、工作模式、客戶規範、預計測試項目與目前開發階段，再交由實驗室或 EMC 工程團隊確認正式測試方案，可減少來回確認時間。
ISO 7637 FAQ 常見問題
Q1：ISO 7637 是什麼標準？
ISO 7637 是道路車輛電氣干擾相關國際標準系列，主要用來評估車載電子設備面對傳導與耦合電氣瞬態時的抗擾能力，常應用於 ECU、控制器、感測器與其他車用電子產品。
Q2：ISO 7637-2 主要測什麼？
ISO 7637-2 主要針對沿著供電線傳導到 DUT 的電氣瞬態，透過規定的實驗室配置施加與量測瞬態，評估車載電子設備在電源擾動情況下的相容性與功能表現。
Q3：ISO 7637-2 和 ISO 7637-3 差在哪裡？
最主要差異是干擾進入 DUT 的路徑。Part 2 著重供電線上的傳導瞬態；Part 3 則著重瞬態經由電容或電感方式耦合到供電線以外的其他線路。
Q4：所有車用電子產品都需要做 ISO 7637 嗎？
不一定。實際是否需要測試，以及需要測哪些部分，要依產品供電與接口方式、使用環境、客戶要求、OEM 規範及專案驗證計畫確認，不能只用產品名稱直接判斷。
Q5：ISO 7637 測試失敗最常見原因是什麼？
常見問題包括輸入保護不足、TVS 或濾波配置不適合、電源掉壓造成 MCU Reset、PCB 回流路徑過長、通訊接口抗擾度不足，以及線束耦合讓敏感訊號受到干擾。
Q6：ISO 7637 測試只要產品沒有燒掉就算通過嗎？
不是。除了硬體是否損壞，還要依專案規定確認 DUT 在測試期間與測試後的功能狀態，例如是否重啟、通訊中斷、輸出錯誤，以及能否自行恢復等。
Q7：ISO 7637 測試可以在產品設計階段先做嗎？
可以，而且通常建議在工程樣機階段就安排預符合性測試。早期發現問題，可以在保護電路、PCB Layout、韌體復原與元件選型仍有修改空間時完成改善。
Q8：做 ISO 7637 前需要準備哪些資料？
建議準備產品電壓、硬體與韌體版本、接口與線束資訊、正常工作模式、負載條件、客戶規範、功能判定標準，以及需要監控的輸入輸出與通訊項目。
Q9：ISO 7637 和車用 EMC 是一樣的嗎？
ISO 7637 屬於車用 EMC 驗證的重要組成之一，但不等於全部車用 EMC。實際專案還可能涉及輻射抗擾度、傳導抗擾度、輻射發射、傳導發射、ESD 與各車廠自己的測試規範。
Q10：ISO 7637 測試參數可以直接抄網路資料嗎？
不建議。網路文章適合用來理解概念，但正式測試的波形、等級、次數、設備與配置應回到正式 ISO 文件、產品規格與客戶要求確認，避免因版本或測試條件不同造成錯誤。
